機械工業齒輪傳動使用中常出現的問題？

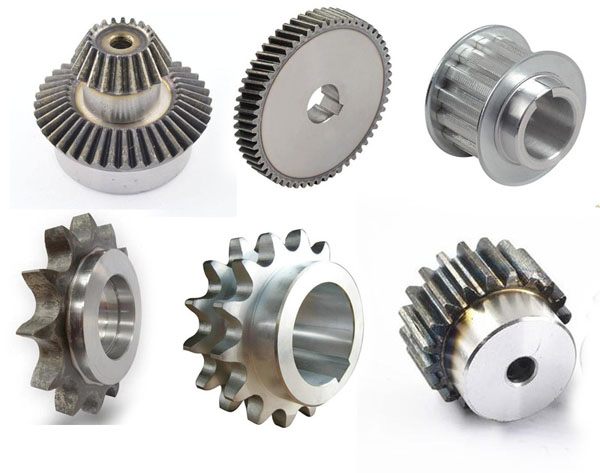

機械工業齒輪傳動是動力傳遞的核心部件，廣泛應用于機床、風電、工程機械、汽車等領域。其運行可靠性直接影響設備效率與壽命，但實際使用中常因設計缺陷、制造誤差、維護不當或工況惡劣引發故障。以下從失效模式、成因分析、檢測方法及預防措施四方面系統梳理常見問題及解決方案。
一、齒輪傳動典型失效模式與成因
1. 齒面損傷類故障
| 失效類型 | 特征與成因 | 典型案例 |
|---|---|---|
| 點蝕（麻點） | 齒面接觸疲勞導致微裂紋擴展，形成麻點狀剝落，多發生于節圓附近。 | 風電增速箱齒輪運行3年后出現齒面點蝕，油液分析發現鐵譜值超標5倍。 |
| 膠合（咬粘） | 高速重載下齒面油膜破裂，金屬直接接觸導致局部熔焊與撕裂，溫度超200℃時易發。 | 軋鋼機齒輪因潤滑不足導致齒面膠合，齒輪箱溫度從60℃驟升至120℃停機。 |
| 磨損（磨粒/腐蝕） | 硬質顆粒侵入或化學腐蝕導致齒面材料損失，磨粒磨損可占失效案例的30%-40%。 | 礦山破碎機齒輪因粉塵侵入導致磨粒磨損，齒厚年均減少0.3mm（設計壽命10年僅用3年）。 |
| 齒面塑性變形 | 軟齒面齒輪在重載下齒面材料流動，形成褶皺或飛邊，常見于低速重載工況。 | 船舶推進齒輪箱因啟動沖擊大導致齒面塑性變形，齒輪噪聲增加15dB。 |
2. 輪齒斷裂類故障
| 失效類型 | 特征與成因 | 檢測數據參考 |
|---|---|---|
| 過載折斷 | 瞬時沖擊力超過齒根彎曲強度，斷口呈45°剪切特征，常見于啟動/制動或異物卡阻。 | 工程機械齒輪因操作失誤過載，斷齒處應力集中系數達2.8（設計值≤1.5）。 |
| 疲勞折斷 | 循環彎曲應力導致齒根裂紋擴展，斷口呈海灘狀疲勞紋路，占輪齒斷裂的70%以上。 | 風電齒輪箱運行8年后發生疲勞折斷，有限元分析顯示齒根應力集中系數超2.2。 |
| 隨機斷裂 | 材料缺陷（如夾雜物、氣孔）或熱處理不當引發，斷口無規律。 | 汽車變速箱齒輪因材料夾渣導致隨機斷裂，金相檢測發現非金屬夾雜物超標3級。 |
3. 軸系與箱體問題
軸系偏載：軸承安裝誤差或箱體變形導致齒輪嚙合不良，振動幅值增加300%-500%。
箱體共振：固有頻率與齒輪嚙合頻率重合時，噪聲可達110dB以上（正?！?5dB）。
密封失效：油封老化導致漏油，潤滑油位下降20%即可使齒面溫度升高15-20℃。
二、失效原因分析方法論
1. 故障樹分析法（FTA）
以齒輪箱失效為頂事件，逐級分解至基礎事件。例如：
頂事件：齒輪箱停機
中間事件：輪齒斷裂 → 疲勞折斷 → 應力集中 → 齒根過渡圓角不足
基礎事件：設計時未校核齒根彎曲疲勞強度（按ISO 6336標準計算值偏低15%）。
2. 振動頻譜診斷
通過加速度傳感器采集振動信號，分析特征頻率：
嚙合頻率：（Z為齒數，n為轉速）
邊頻帶：嚙合頻率±軸頻，幅值超基頻30%提示局部故障。
案例：某減速機振動頻譜顯示嚙合頻率（200Hz）兩側出現±15Hz邊頻，確診為輸入軸軸承故障。
3. 油液監測技術
| 指標 | 正常范圍 | 預警值 | 失效關聯 |
|---|---|---|---|
| 鐵譜值（Fe） | ≤50 ppm | ≥200 ppm | 齒輪磨損加劇 |
| 黏度變化率 | ±5% | ≥15% | 潤滑油氧化或污染 |
| 水分含量 | ≤0.1% | ≥0.5% | 乳化導致潤滑失效 |
三、預防措施與優化方案
1. 設計階段
齒形優化：采用修形齒輪（如鼓形齒）降低嚙合沖擊，接觸應力降低20%-30%。
材料升級：
重載齒輪選用20CrMnTi滲碳淬火（HRC58-62），表面壓應力≥-800MPa。
耐腐蝕工況采用17-4PH不銹鋼（馬氏體沉淀硬化型）。
熱處理強化：
感應淬火層深≥1.5mm（比整體淬火疲勞壽命提高50%）。
深冷處理（-196℃）消除殘余奧氏體，尺寸穩定性提升30%。
2. 制造階段
精度控制：齒輪精度按GB/T 10095.1-2008，6級精度比8級噪聲降低5-8dB。
無損檢測：
磁粉探傷檢測表面裂紋（靈敏度0.1mm）。
超聲波探傷檢測內部缺陷（當量直徑≥φ0.5mm）。
跑合試驗：空載跑合2h+負載跑合8h，消除毛刺與裝配應力。
3. 使用維護階段
潤滑管理：
高速齒輪（v>12m/s）采用噴油潤滑，油溫控制在50-60℃。
定期換油周期：礦物油≤2000h，合成油≤8000h。
狀態監測：
振動監測頻次：關鍵設備每日1次，普通設備每周1次。
紅外測溫：軸承溫度≤80℃，齒輪箱外殼≤70℃。
維修策略：
點蝕初期采用電刷鍍修復（厚度0.02-0.1mm）。
齒面膠合面積>10%時更換齒輪，避免連鎖失效。
四、典型案例與數據支撐
案例1：風電齒輪箱失效分析
現象：運行5年后行星架齒輪發生疲勞折斷。
分析：
有限元計算顯示齒根應力集中系數2.3（設計值1.8）。
金相檢測發現滲碳層深度不足（設計1.2mm，實測0.8mm）。
改進：
優化齒根過渡圓角（R=0.4m→0.6m），應力集中系數降至1.6。
滲碳工藝改進后層深達標，疲勞壽命提升2倍。
案例2：礦山齒輪箱降噪改造
現象：噪聲102dB（超標12dB），振動速度6.8mm/s（ISO 10816-3標準D區）。
措施：
齒輪修形（齒向鼓形量0.02mm），噪聲降至92dB。
更換高阻尼橡膠減震墊，振動速度降至3.2mm/s（C區）。
效益：維護周期從3個月延長至12個月，年節省停機損失200萬元。
五、結論與行業趨勢
失效主因：設計缺陷（35%）、潤滑不良（30%）、制造誤差（20%）、超載運行（15%）。
技術趨勢：
智能監測：AI算法實現振動信號故障模式識別，準確率>90%。
新材料：碳纖維增強齒輪（密度1.8g/cm3，比鋼輕60%）開始試點。
綠色潤滑：植物基潤滑油（可降解率>95%）逐步替代礦物油。
管理建議：
建立齒輪傳動全生命周期數據庫，實現故障預測性維護。
推行ISO 1328-1:2013精度標準，提升國產齒輪國際競爭力。
通過系統化失效分析、維護策略與前瞻性技術升級，可顯著降低齒輪傳動故障率（目標≤0.5次/1000h），推動工業裝備向高可靠、長壽命方向發展。
