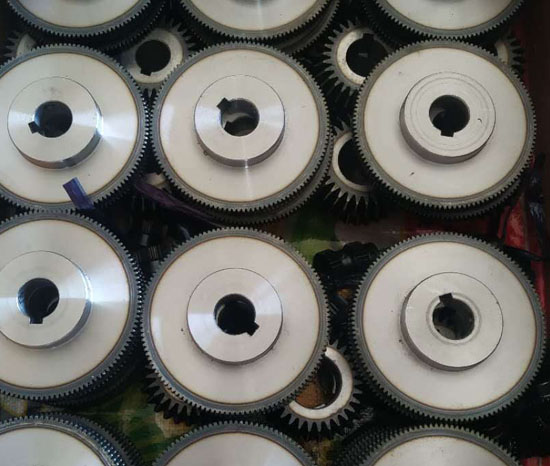

工業(yè)齒輪鏈輪制作過程中注意哪些問題？
在工業(yè)齒輪鏈輪的制作過程中，需注意以下關鍵問題，涵蓋設計、材料、加工、檢測及裝配等環(huán)節(jié)，以確保產(chǎn)品質(zhì)量和性能：
一、設計與工藝規(guī)劃
參數(shù)匹配
齒輪與鏈輪的模數(shù)、齒數(shù)、壓力角等參數(shù)需與傳動系統(tǒng)匹配，避免干涉或異常磨損。
鏈輪齒形設計需符合鏈條標準（如ANSI、ISO），確保鏈條嚙合順暢。
強度校核
根據(jù)負載計算齒輪/鏈輪的彎曲應力、接觸應力，避免疲勞斷裂。
考慮沖擊載荷和過載保護設計（如安全系數(shù)≥1.5）。
熱處理與表面處理
高負荷齒輪需滲碳淬火（表面硬度HRC58-62），鏈輪可氮化處理（HRC45-55）。
表面涂層（如鍍鋅、磷化）可提升耐磨性和防腐蝕性。
二、材料選擇
| 應用場景 | 材料 | 關鍵性能 |
|---|---|---|
| 高負荷重載傳動 | 20CrMnTi、42CrMo | 高強度、高韌性 |
| 中等負荷 | 45#鋼、Q235 | 成本低、易加工 |
| 腐蝕環(huán)境 | 不銹鋼（304、316） | 耐腐蝕、強度 |
| 高溫環(huán)境 | 耐熱鋼（如CrNiMo合金） | 熱穩(wěn)定性好 |
三、加工精度控制
齒輪加工
采用滾齒、插齒工藝，齒形誤差≤0.02mm，齒向誤差≤0.01mm。
齒輪跳動度≤0.03mm，避免振動和噪聲。
鏈輪加工
鏈輪齒槽需與鏈條節(jié)距匹配（公差±0.05mm）。
鏈輪端面跳動度≤0.1mm，防止鏈條跑偏。
熱處理變形控制
采用熱處理（如真空淬火）減少變形，后續(xù)精磨保證尺寸精度。
四、檢測與質(zhì)量控制
無損檢測
齒輪：磁粉探傷（MT）檢測裂紋，（UT）檢測內(nèi)部缺點。
鏈輪：探傷（PT）檢測表面缺點。
性能測試
齒輪：跑合試驗（模擬負載運行）檢測噪聲和溫升。
鏈輪：鏈條嚙合試驗，檢查磨損和跳動。
硬度檢測
使用洛氏硬度計檢測表面硬度，確保符合設計要求。
五、裝配與維護
裝配要求
齒輪/鏈輪軸向間隙≤0.1mm，徑向跳動≤0.05mm。
使用高精度軸承（如P4級）減少振動。
潤滑與維護
齒輪：采用工業(yè)齒輪油（ISO VG320-460），定期更換。
鏈輪：鏈條需潤滑脂（如鋰基脂），避免干摩擦。
六、常見問題與解決方案
| 問題 | 原因 | 解決方案 |
|---|---|---|
| 齒面點蝕 | 潤滑不足、表面硬度低 | 改進潤滑系統(tǒng)、提高熱處理硬度 |
| 鏈輪齒形磨損 | 鏈條過載、齒形不匹配 | 優(yōu)化齒形設計、加強過載保護 |
| 齒輪噪聲大 | 齒形誤差、軸系不平衡 | 提高加工精度、動平衡校正 |
| 鏈輪鏈條跳齒 | 安裝間隙過大、鏈條松 | 調(diào)整安裝間隙、張緊鏈條 |
